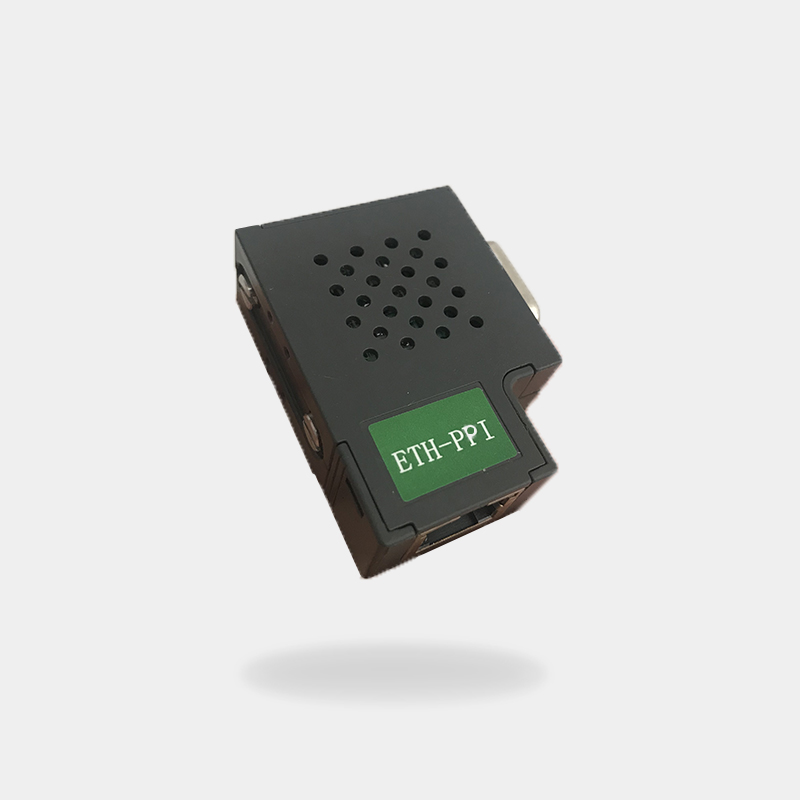

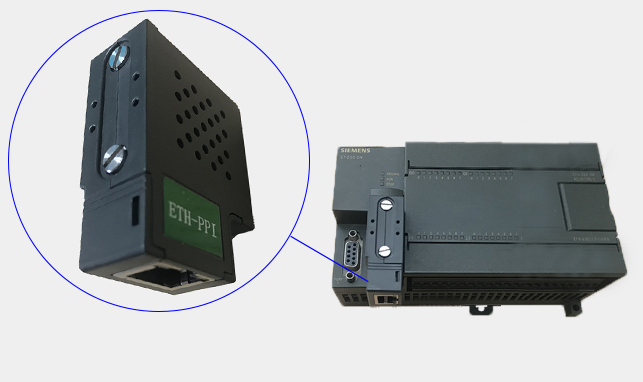

迷你型ETH-PPI 產品簡介
本產品用于將S7-200/200SMART PLC 的PPI(RS485)口轉換成網口，實現用于網線連接上位機、觸摸屏。

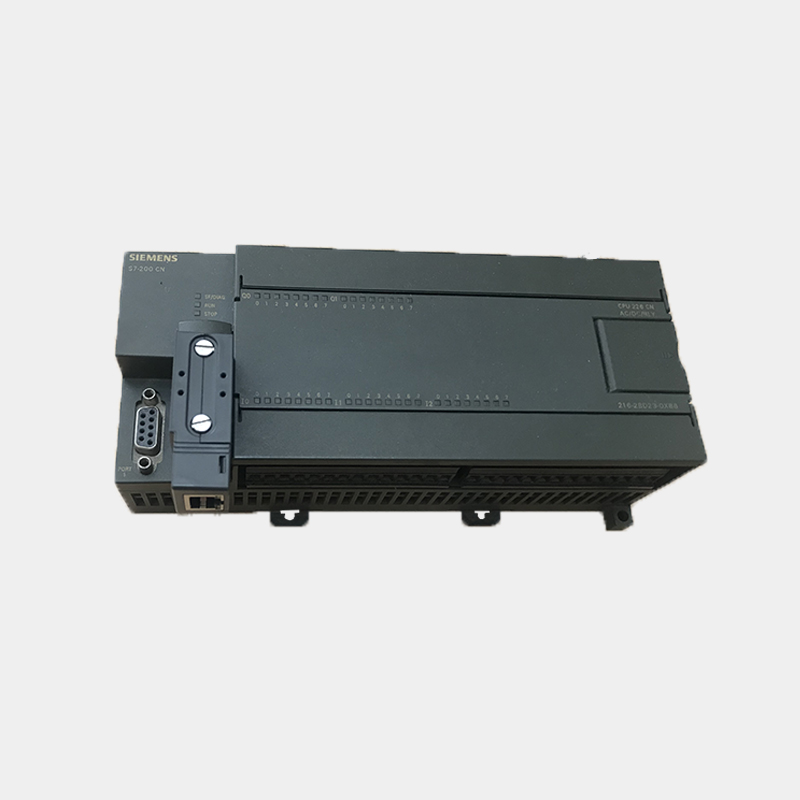

1、對于S7-200或者經濟型S7-200 SMART（沒有網口，只有PPI口）可將其PPI口轉成以太網進行編程（可替代編程電纜）。
2、本轉換器內置S7-200TCP和S7-300TCP兩種協議。
3、連接組態王、力控、KEPWare等上位監控軟件時，既可以選用S7-200TCP驅動，也可選用S7-300TCP驅動，很靈活。
4、可以用網線直連WinCC，省去PC ACCESS，穩定性高，突破WinCC連接8臺PLC數量的限制，使用TCP/IP驅動，最多可以達到64個。
5、對于有網口的S7-200SMART，通過迷你型ETH-PPI以太網轉換器這種方式可以實現雙路冗余，每一路都可以連接觸摸屏或者上位機。
6、支持連接西門子KTP系列觸摸屏。
7、支持連接InTouch上位機軟件。
8、連接上位機及觸摸屏的總數可達到4臺。
實現功能
● 連接WinCC不需要用OPC，通過TCP/IP驅動直接連接，增強通訊穩定性。
● 可以同時連接4臺上位機（包括電腦或觸摸屏）。

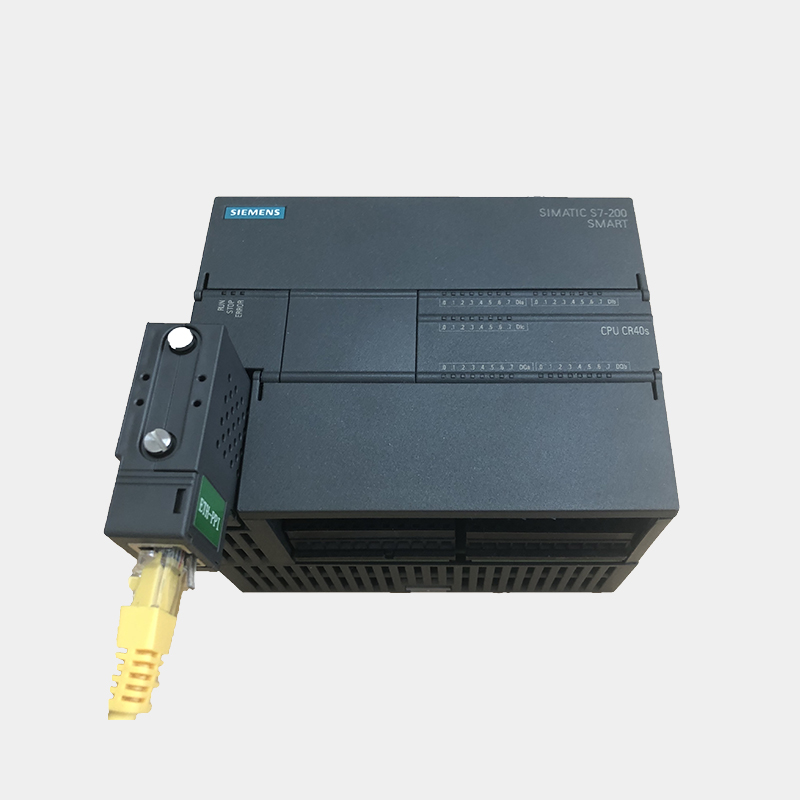

● 特別適用于經濟型S7-200SMART，通過485串口與PLC連接，轉為網口與上位機通訊。
● 帶有網口S7-200SMART型號PLC，如再通過此方式擴展一個網口，可以形成冗余方式與上位機通訊。
詳情點擊進入 《用戶使用手冊》
