大連德嘉電子S7-300系列以太網模塊在win7系統下的編程應用
此方式為通用方式，正常只需用德嘉提供的驅動就可以連接Step7
1、首先打開Step7 V5.5軟件，點擊選項，選擇設置PG/PC接口
2、在PG/PC接口中選擇TCP/IP驅動，點擊確定(選TCPIP.1)
3、點擊文件選項，選擇新建項目向?qū)В瑏斫⒁粋€(gè)工程項目，在建立項目的時候只需要選擇你所使用的CPU類型即可，并點擊完成
4、建立好新項目之后，點擊PLC，選擇將站點上傳到PG，在上傳的過程中系統會提示您需要填入節點的IP地址，這里只需要填寫您所使用的大連德嘉
的以太網模塊的IP地址即可，最后點擊確認

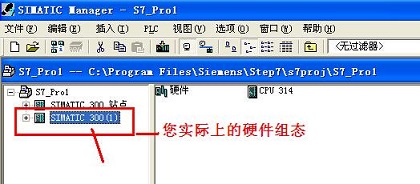

5、上傳之后就會出現一個您所使用的真正的硬件組態的一個項目
6、打開你的硬件組態，添加你需要組態的個個硬件

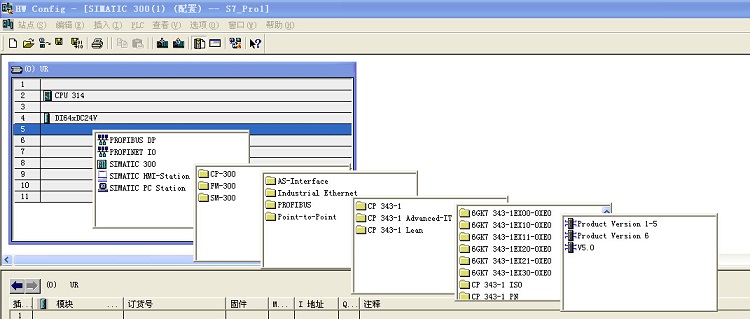

7、添加好硬件組態之后，在最后一個槽位，（ 注意：一定是最后一個槽位）添加一個CP343-1模塊（我們用這個模塊來替代我們所使用的大連德嘉的S7-300以太網模塊）
8、新建CP343-1模塊的過程中系統會要求填寫模塊的IP地址，這里填寫您所使用的我們的以太網模塊的IP地址即可
9、建立好硬件之后，點擊下載按鈕，在選擇目標模塊中只選擇CPU即可，不需要將CP343-1的組態下載
10、確定之后需要填寫選擇的節點地址，同樣填寫大連德嘉以太網模塊的IP地址即可！
至此，您的連接已經建立完成，之后你就可以順利的使用我們的以太網模塊在win7 64位系統上對S7-300 PLC進行編程和監控調試了！
